滚珠花键轴的加工工艺制作方法
发布时间:2020-03-26 16:24:22    点击次数:1347次

花键加工方法 :滚珠花键轴的加工方法是有很多的。主要是采用滚切、铣削和磨削等切削加工方法,也可采用冷打、冷轧等塑性变形的加工方法。

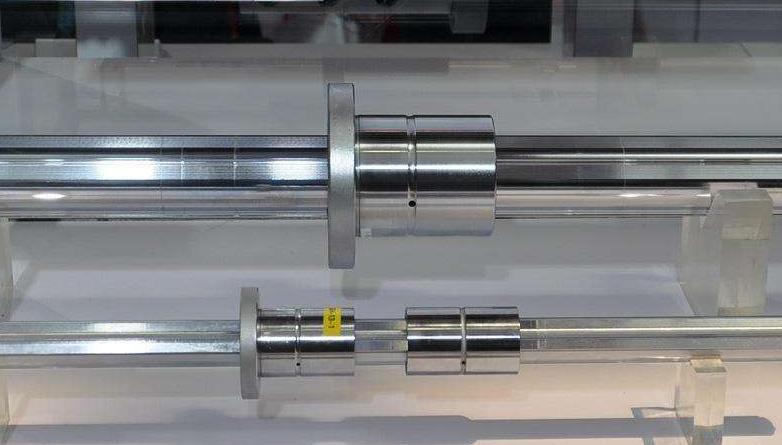

滚珠花键轴

1、滚切法:用花键滚刀在滚珠花键轴铣床或滚齿机上按展成法加工, 这种方法生产率和精度均高,适用于批量生产。

2、铣削法:在铣床上用专门的成形铣刀直接铣出齿间轮廓,用分度头分齿逐齿铣削;若不用成形铣刀,也可用两把盘铣刀同时铣削一个齿的两侧, 逐齿铣好后再用一把盘铣刀对底径稍作修整。铣削法的生产率和精度都较低,主要用在单件小批生产中加工以外径定心的滚珠花键轴和淬硬前的粗加工。

3、磨削法:用成形砂轮在滚珠花键轴磨床上磨削花键齿侧和底径,适用于加工淬硬的滚珠花键轴或精度要求更高的、特别是以内径定心的滚珠花键轴。

4、冷打法:在专门的机床上进行。
