滚珠花键轴结构特性和使用注意事项
发布时间:2020-04-08 10:13:22    点击次数:1076次

滚珠花键轴是一类创新的线性运动系统,其准确的线性运动和扭矩的传输都是利用滚珠完成的。此外,滚珠花键(轴)与一般花键更大的区别是能够对单一螺母施加预压,于是,此种花键更能适用特别要求,如振动、负载冲击、高精度定位、高速运动等。滚珠花键有两列滚珠,呈180°对称分布,能够保证花键轴螺母做准确运动。

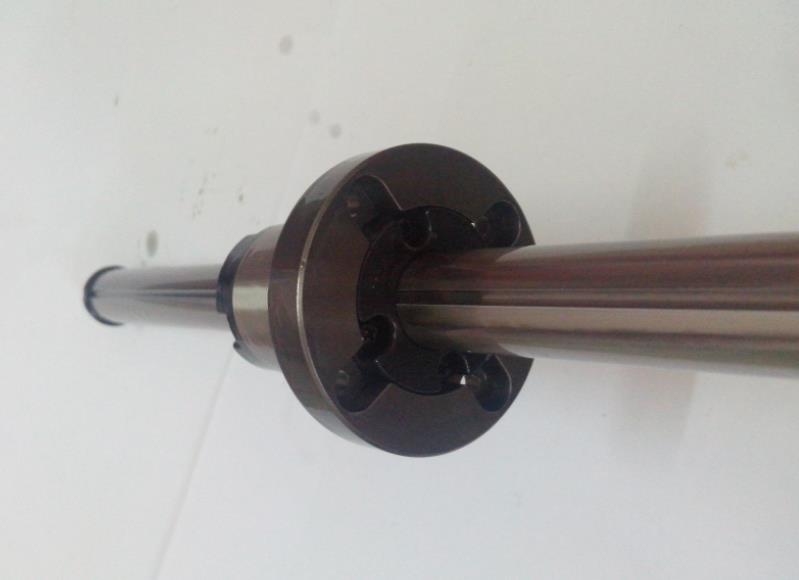

滚珠花键轴

一、结构和特性

1、高扭矩传输

滚珠花键(轴)上有两条经过研磨,能够与滚珠搭配的半圆形槽,当扭矩施加在花键轴或螺母上时,两列滚珠能够自动调节转动中心,均匀调整扭矩。

2、高负载、长寿命

滚珠花键(轴)拥有直线轴承的性能指标,也可以拥有承受高径向负载和其他负载的能力,花键轴不但紧凑,还可以在高负载高扭矩的条件下,拥有可靠的安全性能和较长的使用寿命。

3、零间隙

滚珠花键(轴)能够更大程度减小旋转方位的间隙(角间隙)。在需要的状况下,能够利用对螺母施加预压将角间隙调整到零,从而提高滚珠花键的整体刚性。

二、精度

本滚珠花键(轴)的加工精度符合JISB1193标准。分为3个级别——普通级(无标记),H和精P。精度等级包含在型号中,表中还包括轴端加工的精度等级状况以及其他特别要求的精度查询。

三、预负载

在特别要求高刚性和旋转方位定位时,花键需要预负载,平均预负载值是负载的1/2~1/3,但是预负载值的选择还应考虑在有振动或脉冲负载时花键轴的使用寿命,尤其要考虑高刚性因素。

花键承受的预负载是根据径向负载计算出来的,如果预负载超出了高预压值,请与我司联系。

四、使用注意事项

1、本滚珠花键(轴)的承受环境温度为120℃,使用环境温度为100℃,如果超过100℃,选型时请询问我司。

2、本滚珠花键(轴)能够利用调整螺母与轴的搭配来达到较高的精度,当花键安装使用时,应注意螺母和轴的转动方位及滑动方位。

3、一根轴上使用2个或更多螺母时,需要在外部固定的旋转方位上使用2个或更多的键,螺母上键槽的位置就应该是平行的。

五、装配

1、搭配

本滚珠花键(轴)的螺母和安装孔使用过盈配合(J7),如果对精度和刚性特别要求不高,可使用间隙配合(H7)。

2、安装

花键螺母在向安装孔安装时,请使用专用工具,以免螺母变形导致运行不畅。

在向花键螺母内安装花键轴时,为防止螺母内滚珠脱落,请先确认轴上的滚珠槽、螺母内的滚珠以及螺母上的密封导向等的位置正确。
