滚珠花键是如何运作的
发布时间:2020-06-03 09:57:00    点击次数:313次

滚珠花键的工作原理滚珠花键的主要花键轴,循环套,花键套和滚珠,是一类与滚珠丝杠一样的传动系统效率,传动系统是可逆的,且同步性好。传动系统产品精度高,使用期限长。花键轴由合金钢中频淬火hrc58制成,花键外筒由低碳钢渗碳硬hrc58制成,因而具备很高的使用寿命和强度。

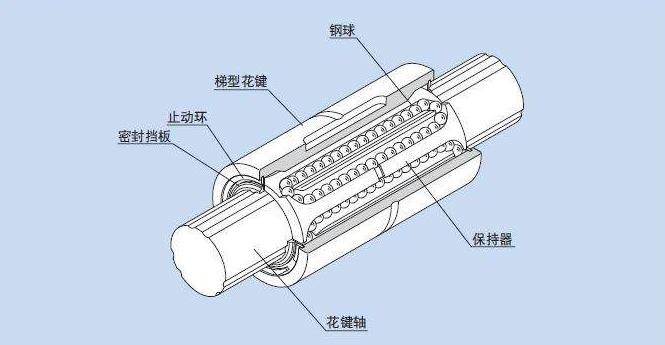

滚珠花键

花键滚动轴承可将旋转方向的间隙控制为零间隙干涉,可高速运转,高速旋转,结构紧凑且组装比较简单(即便拉动花键轴也不会掉落球出来)。因而,传动系统效率高,定位精度高,传动系统可逆,使用期限长。同步性能好,价格优,交货快。

球可在花键套筒和花键轴之间传递一定的扭矩。当花键套承担载荷并且花键轴旋转时,六个载荷球排中的三个自动定心并传递扭矩,而别的三个则不会受到载荷,相反,另一个是3个负载并自动居中。根据选择滚珠的直径,在滚珠花键中会产生预紧力,进而能够 完成提花钥匙的高接触刚度,耐冲击性和运动精度。

当tbi球花键套筒在这其中利用钢球时,它在的花键轴上线性移动时能够 传递扭矩。滚珠花键轴直线运动时能够 传递扭矩。花键轴是一类紧凑的结构,能够传递多余的载荷和功率,并且使用期限长。此外,因为花键套和花键轴之间的花键套和花键轴之间有灵敏且相对轻的线性运动。

因而能够 将轴套或套轴用于旋转运动,因而能够 使用球花键高速运动的导轨是一类新颖的传动机构。现阶段,tbi球花键已广泛用作镗床,钻床和组合机床等机床的主轴部件。它在各种测量仪器和自动绘图仪中用作引导机构,并在压力机和自动传送带等机器中使用。导向轴在多种类型的变速器和多种类型的工业机器人中用作致动器。
